Accesorii aer comprimat

Accesoriile utilizate in instalatiile de aer comprimat au rol in asigurarea functionarii intregului sistem. Componentele din cadrul conecticii pentru aer comprimat precum cuplele, niplurile, racordurile, fac posibile realizarea conexiunilor pentru transportul aerului comprimat de la sursa la consumator. Furtunul pentru aer comprimat este conceput special pentru utilizarea in instalatii aflate sub presiune si este in acelasi timp flexibil cu o buna rezistenta la uzura.

Ce componente fac parte din cadrul conecticii pentru aer comprimat ?

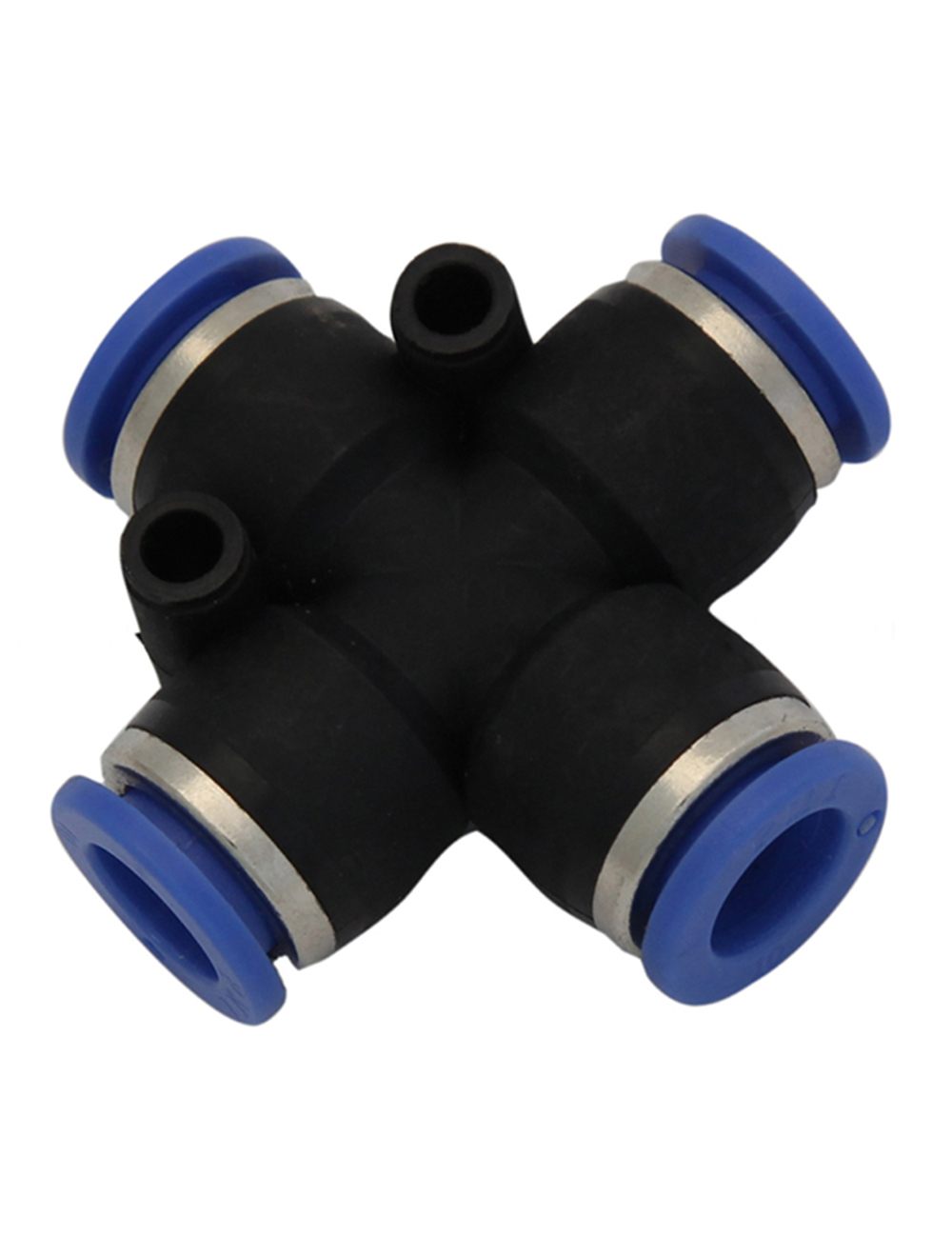

Conectica pentru aer comprimat reprezinta un intreg ansamblu de componente prin care se realizeaza conexiunilor intre elementele unei instalatii pneumatice. Aceste componente sunt utile atat pentru functionarea optima a sistemului cat si pentru prevenirea pierderile de presiune. Printre piesele principale se numara racordurile de imbinare, disponibile la diverse unghiuri (drepte, 45° sau 90°), utilizate pentru directionarea fluxului de aer in spatii limitate sau configuratii mai complexe. Reductiile pentru filet permit conectarea componentelor cu diametre sau filete diferite, pentru a asigura compatibilitatea intre elemente provenite din clase de marimi variate. Racordurile de conectare si adaptoarele pentru furtunuri permit prinderea etansa a furtunurilor in sistem si sunt rezistente la presiuni variate. In aplicatiile industriale, un rol important il au conectorii rapizi, in special cei de tip german, care permit o cuplare si decuplare prompta fara pierderi de aer. Conectorul tip german este cel mai utilizat datorita fiabilitatii si a standardizarii sale. Pentru completarea ansamblului, se folosesc nipluri cilindrice sau conice, destinate imbinarii directe a elementelor filetate, supape de siguranta care protejeaza sistemul impotriva suprapresiunii si robineti pentru controlul debitului de aer.

Care este rolul unei supape de siguranta ?

Supapa de siguranta este o piesa importanta din cadrul unui sistem de aer comprimat ce are rolul de a proteja echipamentul impotriva suprapresiunii. Aceasta componenta se monteaza de regula pe butelia compresorului si actioneaza automat in momentul in care presiunea din interiorul vasului depaseste valoarea maxima admisa (de exemplu, 12 bari). Aceasta piesa este ca o siguranta suplimentara in cazul in care presostatul compresorului nu mai functioneaza corespunzator. Datorita constructiei simple si a actionarii mecanice, supapa de siguranta este sigura pentru a putea fi utilizata ca masura de protectia impotriva exploziilor generate de suprapresiune. In astfel de situatii, supapa se deschide instantaneu si elibereaza o parte din aerul comprimat pentru a readuce presiunea la nivelul de siguranta. In momentul in care presiunea scade sub pragul critic, supapa se inchide si restabileste functionarea normala a instalatiei. Prin acest mecanism simplu, dar extrem de eficient, supapa de siguranta previne deteriorarea buteliei, a compresorului si a altor componente ce fac parte din cadrul ansamblului.

Ce are specific un furtun pentru aer comprimat ?

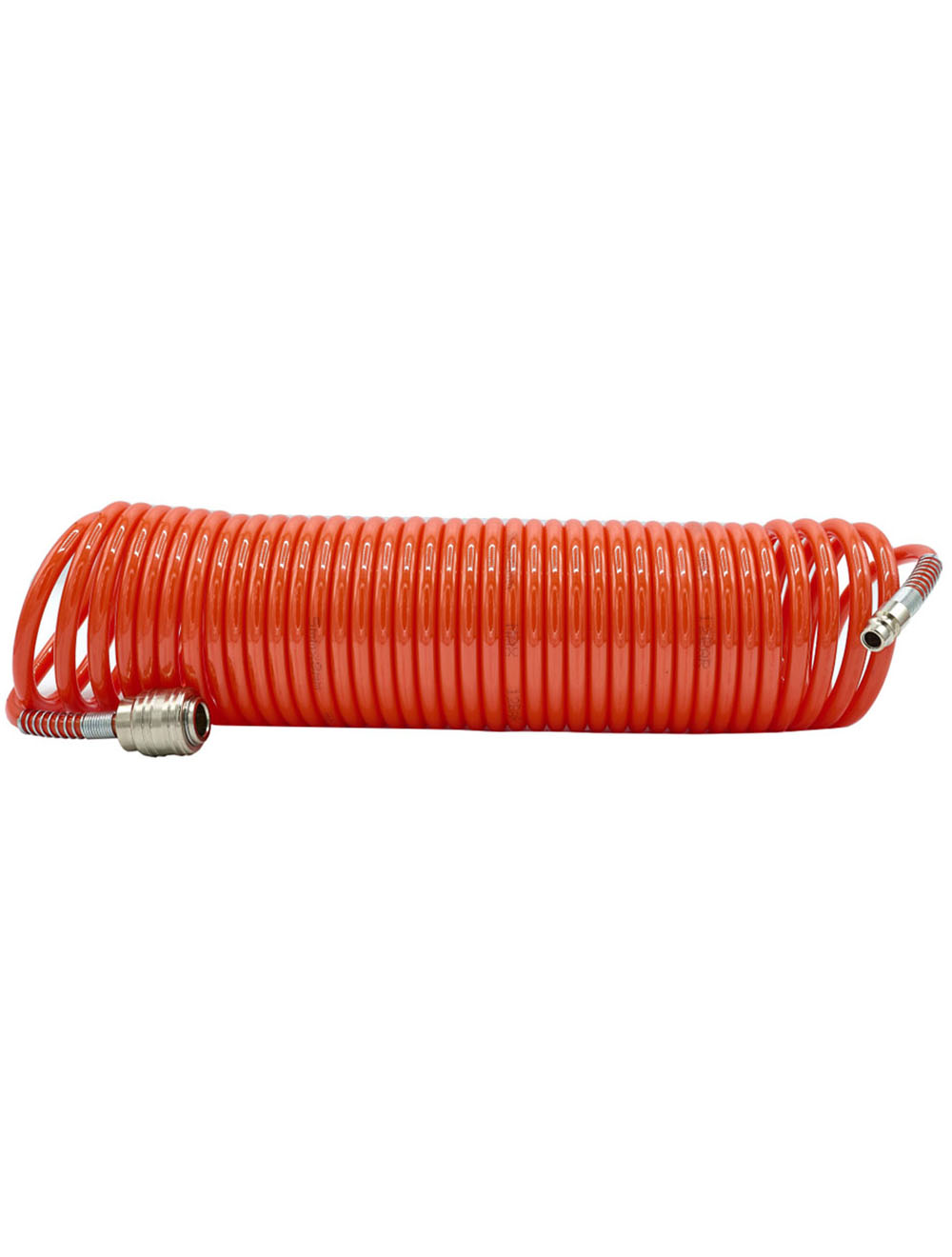

Un furtun pentru aer comprimat este conceput special pentru a rezista presiunilor ridicate si conditiilor solicitante din mediile de lucru profesionale. In functie de model, acesta se caracterizeaza printr-o structura armata, realizata din straturi de material sintetic si insertii textile sau metalice, care ii confera rezistenta mecanica si la presiune. Grosimea peretelui este calculata in functie de presiunea de lucru pentru a asigura siguranta in exploatare si a preveni deformarile. Deoarece furtunul este deseori tras si deplasat pe pardoseala, acesta trebuie sa prezinte atat rezistenta ridicata la abraziune pentru a impiedica uzura prematura a invelisului exterior, cat si rezistenta la uleiuri, des intalnite in ateliere de service. In functie de aplicatie, se pot utiliza si furtunuri spiralate, realizate din materiale flexibile, prevazute din fabrica cu cuple rapide pentru conectare imediata la instalatia de aer comprimat. Furtunul spiralat gata echipat este ideal pentru lucrul cu pistoale de suflat, capsatoare sau pistoale de umflat. Acest tip de furtun prezinta avantajul ca ocupa putin spatiu insa nu este rezistent la abraziune, trebuie evitat contactul cu pardoseala.

Care este diferenta intre un tub pentru aer comprimat si un furtun ?

Tubul pentru aer comprimat, desi similar ca functie cu furtunul, se diferentiaza prin constructia sa rigida si precizia dimensionala. Este confectionat, de regula, din materiale termoplastice precum poliuretanul sau poliamida, peretii sunt mai rigizi si au o forma care se mentine constanta sub presiune. Aceasta caracteristica il face ideal pentru aplicatii stationare sau pentru trasee fixe in instalatii pneumatice. In comparatie, furtunul pentru aer comprimat este mai flexibil, in unele cazuri cauciucat si adaptat pentru utilizari mobile, unde manipularea frecventa este necesara. Tubul pentru reteaua de aer comprimat este utilizat impreuna cu conectori rapizi specifici, care asigura o etanseitate superioara si o prindere rapida. Furtunul, in schimb, se fixeaza prin intermediul colierelor de strangere sau este prevazut din fabrica cu un set de conectori tip german.
